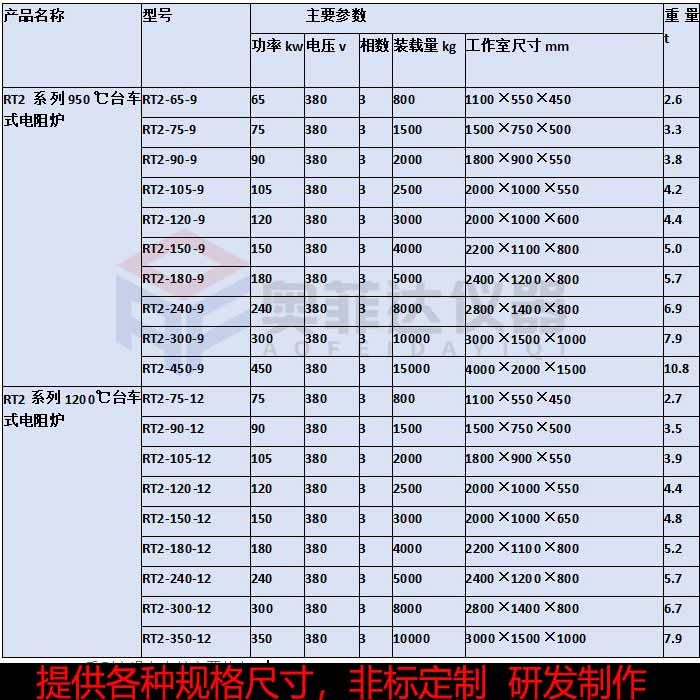

高纖維臺車電阻爐主要由爐體、爐門、爐門升降機構、臺車拖動機構、臺車密封機構、加熱器裝置、電接器、自動控制裝置等組成。
爐體
爐體內既要承受高溫負荷，又要有足夠的熱強度和較小的熱損失，爐體由型鋼與鋼板焊接而成的耐火纖維針刺毯內襯。爐內鋼結構具有較高的剛度和強度，確保爐子長期使用；由于爐襯采用了耐火纖維復合針刺毯結構，故熱儲、散熱量低，爐膛升溫快，整個爐體安裝簡單，使用可靠，壽命可在3年以上。
爐門及爐門升降機構
火爐門采用鋼制與鋼板焊接而成的骨架，重量輕，熱效率高，爐門邊裝有可調的耐火纖維針刺毯，再加上爐門上的彈簧自鎖裝置，保證爐門良好的氣密性能，降低熱損失。爐門式升降采用電動提升機構，便于安裝維護，安裝動力4kW，門速6.72m/min。
臺車及臺車牽引機構
車架由型鋼焊接而成，邊框采用耐熱鑄鐵件，通過螺栓將車架固定。汽車內襯材料為高鋁磚、輕質粘土磚和硅藻土磚。將電阻器置于高鋁瓦片上，臺車蓋采用耐熱鑄鋼ZG3Cr24Ni7SiRe，高溫強度高，抗氧化性能好，組織穩定，能抗急冷急熱。臺車牽引機構是利用鈍齒輪與銷齒齒條嚙合，將電機的旋轉運動轉化為一條直線運動，實現電機前后運動。結構簡單，牽引能力強，運行平穩、可靠。該電動機安裝在7.5kW的電動機中，運行速度為7.68m/min。
臺車密封機構
該電阻爐改為將軟耐火纖維針刺毯作為密封材料加入到槽體內，改變了傳統的砂封密封結構，汽車進入爐膛后，汽缸作為動力，連桿把密封槽通過旋轉軸提起，在槽車和爐體的封口刀上安裝有槽形耐火纖維針刺毯，結構簡單，使用可靠，密封性好。
加熱器裝置及電接觸器
加熱器采用電阻帶，材料為0Cr27Al7Mo2，爐膛兩壁及后壁、臺車蓋下及爐門上方均設有電阻帶，爐溫分4區控制，每區功率為150kW，保證爐膛溫度均勻均勻。電阻式帶電臺車采用了爐后插接結構形式的電接點，安可靠。
自動控制裝置
爐控系統選用研華奔騰工業控制計算機，抗干擾能力強，32M中央處理器和586核記憶運算速度快，適用于較為惡劣的環境，內裝Window95軟件操作簡單，方便直觀，可以在臺車上使用，爐門態；對下位機(儀表)進行實時監測，更換下位機各項參數，并具有實時記錄打印數據及事故聲光報警功能。該系統可存儲10爐的爐數，并可擴展到車間其他爐子的控制與管理。智能溫控儀表(下位機)采用了希曼頓可編程數顯溫度計，通過設定10條工藝曲線，可以直接控制爐溫，配有RS422通信接口，可向微機進行數據通信，并可調調可控硅調功器執行元件。高精度控制，可實現體化控制與管理。工業控制計算機能顯示爐門和臺車的位置狀態，爐門升降、臺車運動均由爐前控制框控制，并設有聯鎖裝置。
